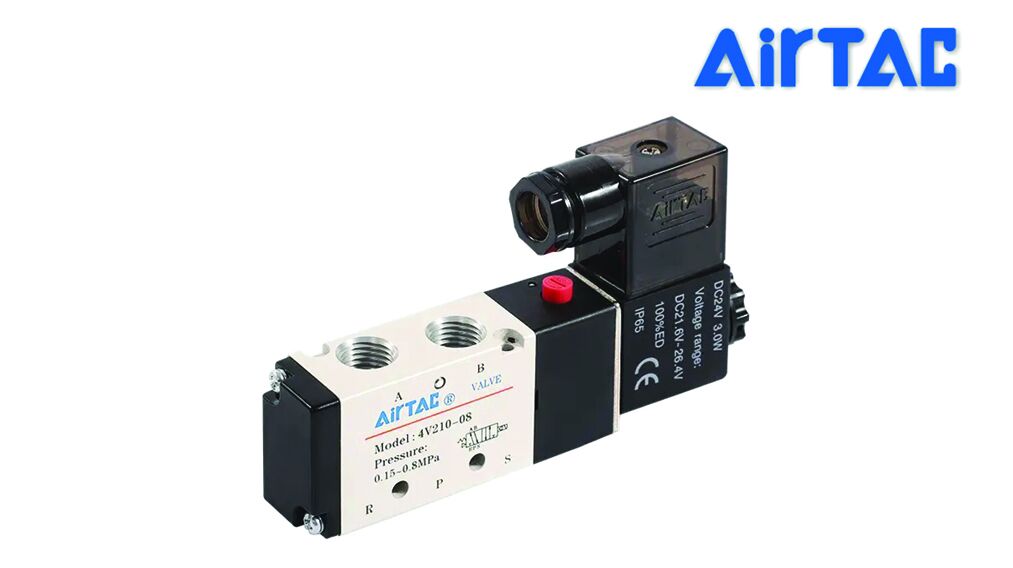

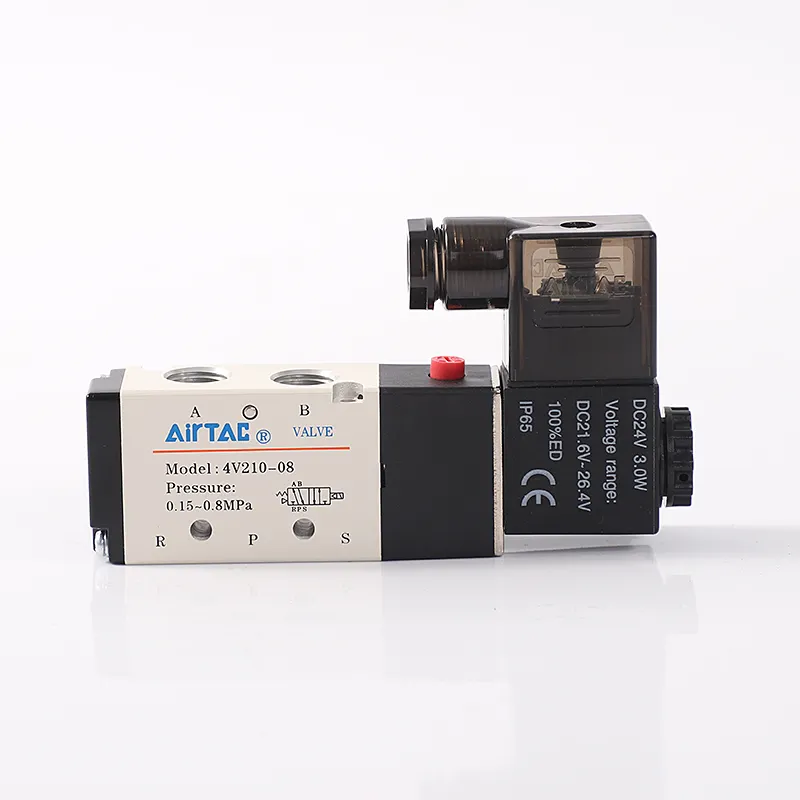

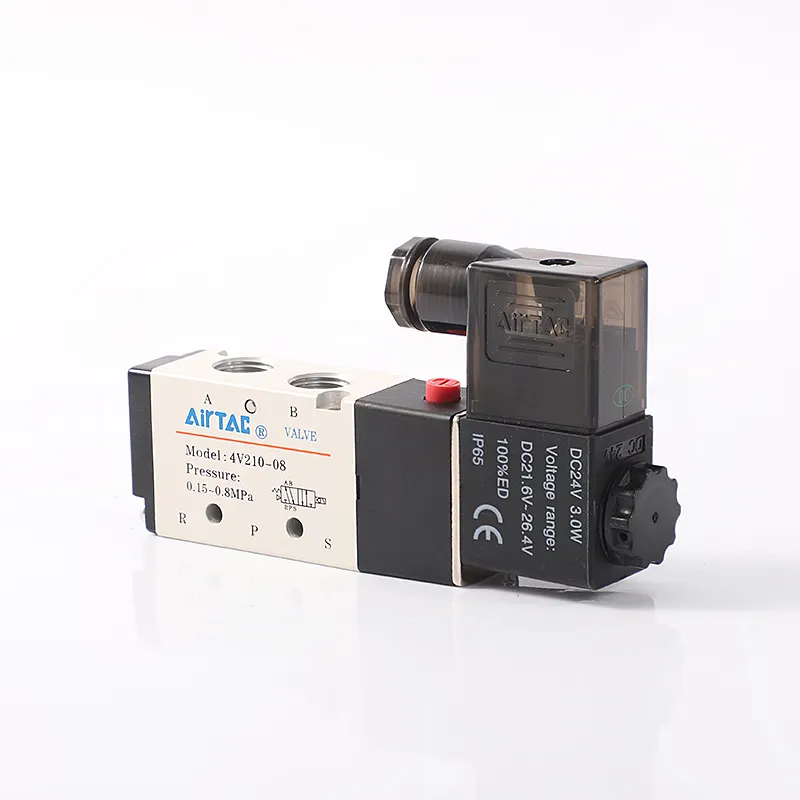

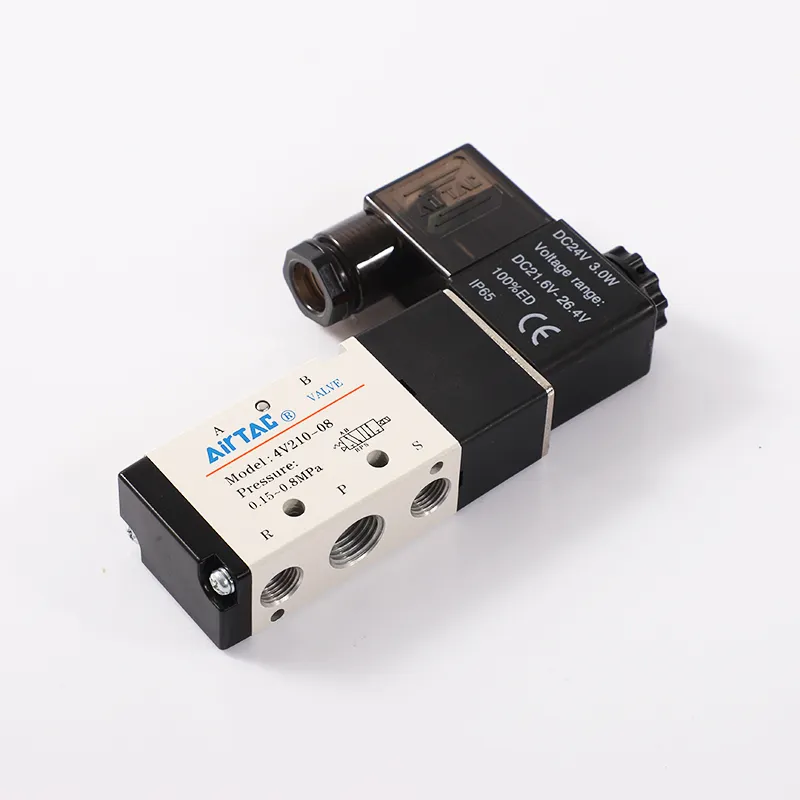

Van điện từ (solenoid valve) khí nén Airtac 4V210-08 Van 5/2

4V210-08 Van Điện Từ (Solenoid valve) Khí Nén Airtac van 5/2 – Hiệu Suất Vượt Trội và Linh Hoạt Cho Hệ Thống Điều Khiển Khí Nén Mô Tả Sản Phẩm:

Van điện từ khí nén Airtac 4V210-08 là sản phẩm được yêu thích của Hãng sản xuất Airtac từ Đài Loan. Sản phẩm đại diện cho sự đổi mới và hiệu suất trong lĩnh vực điều khiển khí nén. Với các tính năng và đặc điểm tiên tiến. Sản phẩm này mang lại sự linh hoạt và ổn định cho mọi ứng dụng.

Tính Năng Sản Phẩm:

1. Chế Độ Cảm Biến Hướng: Van hỗ trợ cảm biến nội bộ hoặc ngoại vi. Mang lại sự linh hoạt cao cho người sử dụng trong việc điều chỉnh hệ thống.
2. Cấu Trúc Cột Trượt: Thiết kế với chế độ cột trượt, van đảm bảo kín đáo tốt và phản ứng nhạy bén, tối ưu hóa hiệu suất hệ thống.
3. Van 3 Vị Trí: Van 3 vị trí có ba loại chức năng trung tâm, tạo ra sự linh hoạt trong việc điều chỉnh luồng khí.
4. Van Điều Khiển Kép: Có chức năng nhớ, giúp đơn giản hóa quá trình cấu hình và nâng cao trải nghiệm người dùng.
5. Công Nghệ Xử Lý Đặc Biệt: Lỗ nội bộ được xử lý bằng công nghệ đặc biệt, giảm mài mòn, áp suất khởi đầu thấp và tăng tuổi thọ.
6. Không Cần Thêm Dầu: Không cần bổ sung dầu bôi trơn, giảm chi phí bảo dưỡng và tăng hiệu suất.
7. Tích Hợp Nhóm Van: Có thể hình thành nhóm van tích hợp với cơ sở để tiết kiệm không gian lắp đặt.
8. Thiết Bị Thủ Công Kèm Theo: Sản phẩm đi kèm với các thiết bị thủ công để giúp dễ dàng trong quá trình lắp đặt và điều chỉnh.
9. Đa Dạng Điện Áp: Nhiều mức điện áp tiêu chuẩn để lựa chọn. Tối ưu hóa tính linh hoạt của sản phẩm.

Thông Số Kỹ Thuật:

• Chất Lỏng: Khí (cần được lọc bởi bộ lọc 40um)
• Cách Thức Hoạt Động: Cảm biến nội bộ hoặc ngoại vi
• Kích Thước Cổng: 1/4″ (cả vào và ra), 1/8″ (ống xả)
• Kích Thước Lỗ Hổng: 4V220-08: 17.0mm (Cv=1.0)
• Loại Van: 5 cổng 2 vị trí
• Áp Suất Hoạt Động: 0.15 ~ 0.8 MPa (21~114psi)
• Áp Suất Làm Việc: 1.2MPa(175psi)
• Nhiệt Độ: -20~70°C
• Chất Liệu Thân Van: Hợp Kim Nhôm
• Bôi Trơn: Không yêu cầu
• Tần Số Tối Đa: 5 chu kỳ/giây
• Trọng Lượng: 220g (4V210-08)

Chú ý:

1. Có sẵn các loại ren PT, ren G và ren NPT.
2. Khi sử dụng không khí được bôi trơn, tiếp tục sử dụng chất trung gian giống như để tối ưu hóa tuổi thọ của van. Dầu bôi trơn như ISO VG32 hoặc tương đương được khuyến nghị.
3. Tần suất kích hoạt tối đa được tính khi không có tải.
4. Diện tích họng tương đương S và hệ số chảy Cv được tính từ dữ liệu về lưu lượng.

Van điện từ khí nén Airtac 4V210-08 là sự lựa chọn lý tưởng cho các hệ thống điều khiển khí nén, mang lại hiệu suất ổn định và đáng tin cậy.

Tải catalogue chính hãng tại đây

Các Model khác của Solenoid valve Airtac 4V200 Series:

Model

4V210-06 4V220-06

4V230C-06 4V230E-06 4V230P-06

4V210-08 4V220-08

4V230C-08 4V230E-08 4V230P-08

4V200 Series – Solenoid valve(5/2 way,5/3 way)

Product feature
1. Pilot-oriented mode:Internal pilot or external pilot.
2. Structure in sliding column mode: good tightness and sensitive reaction.
3. Three position solenoid valves have three kinds of central function for your choice.
4. Double control solenoid valves have memory function.
5. Internal hole adopts special processing technology which has little attrition friction, low start pressure and long service life.
6. No need to add oil for lubrication.
7. Itis available to form integrated valve group with the base to save installation space.
8. Affiliated manual devices are equipped to facilitate installation and debugging.
9. Several standard voltage grades are optional.

Specification

Model	4V210-06 4V220-06	4V230C-06 4V230E-06 4V230P-06	4V210-08 4V220-08	4V230C-08 4V230E-08 4V230P-08
Fluid	Air (to be filtered by 40um filter element)
Acting	Internal pilot or external pilot
Portsize [Note1]	In=Out=Exhaust=1/8″		In=Out=1/4″ Exhaust=1/8″
Orifice size(Cv) [Note4]	4V210-08,4V220-08:17.0mm*(Cv=1.0) 4V230C-08:13.6mm*(Cv=0.8)
Valve type	5 port 2 position	5 port 3 position	5 port 2 position	5 port 3 position
Operating pressure	0.15~0.8 MPa (21~114 psi)
Operating pressure	1.2MPa (175psi)
Temperature	-20~70°C.
Material of body	Aluminum alloy
Lubrication [Note2]	Not required
Max. frequency [Note3]	5 cycle/sec	3 cycle/sec	5 cycle/sec	3 cycle/sec
Weight (g)	4V210-06:220 4V220-06:320	360	4V210-08:220 4V220-08:320	360



[Note1] PT thread, G thread and NPT thread are available.
[Note2] Once lubricated air is used, continue with same medium to optimise valve life span. Lubricants like ISO VG32 or equivalent are recommended.
[Note3] The maximum actuation frequency is in the no-load state.
[Note4] Equivalent orifice S and Cv are all calculated from the flow rate data.
